生產工序

PN or Model:

制定日期:

5/3/2016

製作:

Frank

EFA-02001

修改日期:

7/6/2020

審核:

Bobby

步驟說明 / 圖示:

工站：

A4

機構組裝-水路安裝

Page:

1 of 7

步驟 (1~#)

作業說明

注意事項

1

請參考圖1，將水管與機櫃的管牙鎖固，並且管路至少預留長度250cm

水路模組安裝前需要先完成除濕芯感測器模組組裝,參考步驟A3

2

請參考圖2，將流量計(E)與支架(B)使用螺絲(F)鎖固，在將流量計(E)與機櫃的INLET管牙,使用一段水管(A)串聯

需要水路adaptor名稱?與工具?名稱?->問Eric

3

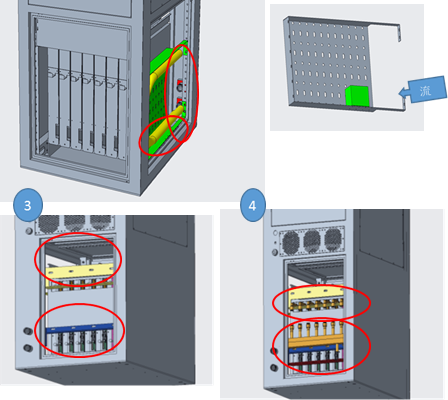

請參考圖1，將水管收納架(B)與機櫃鎖固， 使用M6螺絲/螺帽(C )(D)

4

請參考圖3，將支架(G)與支架(H)與機櫃鎖固， 使用M6螺絲/螺帽(C )(D)

5

請參考圖4，將分流器(I)與支架(G)與鎖固， 使用M6螺絲/螺帽(C )(D)

6

請參考圖4，將分流器(I)與3分管(L)對接， 再用2分管(M)與水冷板(A1)出水口對接

重覆步驟6七次

7

請參考圖5，將分流器(J)與支架(H)與鎖固， 使用M6螺絲/螺帽(C )(D)

8

請參考圖5，將分流器(J)與3分管(L)對接， 再用2分管(M)與水冷板(A1)出水口對接

重覆步驟8七次

9

請參考圖6，將分流器(I)與機櫃的出口管牙對接，分流器(J)與機櫃的入口管牙對接，皆使用1寸水管(A)對接

10

請參考圖7，使用束線帶(N)將一寸水管(A)與支架(B)固定

No. (A~#)

PN

物料名稱/規格

數量

備註

A

MATERIAL

一寸水管

N/

長度至少250cm

GIP

1

B

MATERIAL

水管收納架/SGCC,t2,CG5C

2

山擎

1

C

MATERIAL

Machine Screw/M6x10,Steel,Phillips,Ni,Pan

4

外構

?

D

MATERIAL

Nut/M6,Steel,Ni

8

外構

?

E

MATERIAL

Fluid Meter

1

GIP

1

F

1.22E+08

Machine Screw/M3x8,Steel,Phillips,Ni,Pan

4

GIP

OK

G

MATERIAL

DIVERTER_OUTLET_HOLDER_SS/SGCC,t3,CG5C

1

山擎

1

H

MATERIAL

DIVERTER_INLET_HOLDER_SS/SGCC,t3,CG5C

1

山擎

1

I

MATERIAL

一分八分流器(出口)

1

GIP

OK

J

MATERIAL

一分八分流器(入口)

1

GIP

OK

K

MATERIAL

PALTE_400X80

1

山擎

1

L

MATERIAL

3分管

N/

外構

OK

M

MATERIAL

2分管

N/

外構

OK

N

MATERIAL

約束帶

N/

外構

?

A1

水冷板模組

1

No. (a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

電動螺絲起子

1

M5 電鑽扭力10

b

電動螺絲起子

1

M3 電鑽扭力7

c

六角板手

1
