生產工序

PN or Model:

制定日期:

7/7/2021

製作:

Frank

FLU-19004(機櫃)

修改日期:

審核:

Bobby

步驟說明 / 圖示:

工站：

A5-1

預組裝-進氣風扇模組

Page:

1 of 7

ME_memo

ME_memo

步驟 (1~#)

作業說明

注意事項

1

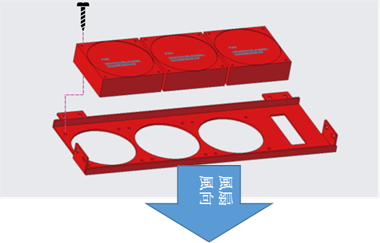

請參考圖1，風扇面板(A)與風扇(B)，使用M5自攻螺絲(C)鎖固

風扇的風向指向朝內

工站：

A5-2

輔助風扇模組-預組裝

Page:

1 of 7

步驟 (1~#)

作業說明

注意事項

1

請參考圖2，風扇面板(D)與風扇(E)，使用M5自攻螺絲(C)鎖固

風扇的風向朝外

工站：

A5-3

排氣風扇模組-預組裝

Page:

1 of 7

步驟 (1~#)

作業說明

注意事項

1

請參考圖3，風扇面板(F)與風扇(G)，使用M5自攻螺絲(C)鎖固

風扇的風向朝內機櫃外

No. (A~#)

PN

物料名稱/規格

數量

備註

A

MATERIAL

FAN_PLATE_430X125/SPHC,t1.6,CG5C

1

山擎

1

B

122181512

Self Tapping Screw/M5x12,Steel,Phillips,Ni,Pan

28

GIP倉庫

12

C

MATERIAL

FAN/120x120x38mm,12V, 175CFM ,2Ball

3

外購

?

D

MATERIAL

FAN_PLATE_430X125/SPHC,t3.0,CG5C

1

山擎

E

102095004

FAN/92x92x25mm,12V,Ball,30cm(SUNON,KD1209PTB1-HM)

4

外購

F

MATERIAL

FAN_HOLDER_OUTLET/SPHC,t3.0,CG5C

1

山擎

G

MATERIAL

FAN/120x120x38mm,12V, 175CFM ,2Ball

3

外購

?

H

I

J

K

No. (a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

電動螺絲起子

1

M5 電鑽扭力10

b

電動螺絲起子

1

M3 電鑽扭力7

c

六角板手

1
