生產工序

PN or Model:

制定日期:

5/3/2016

製作:

Frank

EFA-02001

修改日期:

7/6/2020

審核:

Bobby

　

步驟說明 / 圖示:

　

工站

A5-1.1

機構組裝-風扇安裝

Page:

1 of 7

　

步驟
(1~#)

作業說明

注意事項

　

1

請參考圖1，將風扇模組A5-1 與機櫃,使用螺絲(A)鎖固

　

　

　

　

　

　

　

　

工站

A5-2.1

機構組裝-風扇安裝

Page:

1 of 7

　

步驟
(1~#)

作業說明

注意事項

　

1

請參考圖2，將風扇模組A5-2 與機櫃,使用螺帽(B)鎖固

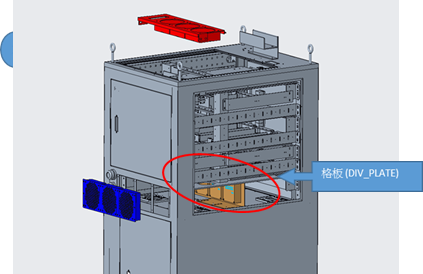

DIV_PLATE格板安裝後,再安裝輔助風扇模組

　

　

　

工站

A5-3.1

機構組裝-風扇安裝

Page:

1 of 7

　

步驟
(1~#)

作業說明

注意事項

　

1

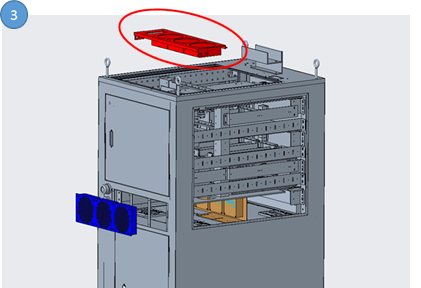

請參考圖3，將風扇模組A5-3 與機櫃,使用螺絲( C)， (E)與螺帽(D)鎖固

PCBA_PLATE格板安裝後,再安裝排氣風扇模組

　

　

No.
(A~#)

PN

物料名稱/規格

數量

備註

　

A

122120308

Machine Screw/M3x8,Steel,Phil

10

　

　

B

122500103

Nut/M3,Steel,Ni

8

　

　

C

MATERIAL

Machine Screw/M6x10,Steel,Ph

4

　

外構

?

　

D

MATERIAL

Nut/M6,Steel,Ni

4

　

外構

?

　

E

122120410

Machine Screw/M4x10,Steel,Ph

4

　

GIP

4

　

A5-1

　

進氣風扇模組

1

　

　

A5-2

　

輔助風扇模組

1

　

　

A5-3

　

排氣風扇模組

1

　

No.
(a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

　

電動螺絲起子

1

M5 電鑽扭力10

b

　

電動螺絲起子

1

M3 電鑽扭力7

c

　

六角板手

1

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　
