生產工序

PN or Model:

制定日期:

7/7/2021

製作:

Frank

FLU-19004(機櫃)

修改日期:

審核:

Bobby

　

步驟說明 / 圖示:

　

工站

A5-1

機構組裝-安裝電容與軌道式端子台

Page:

1 of 7

ME_memo

ME_memo

　

步驟
(1~#)

作業說明

注意事項

　

1

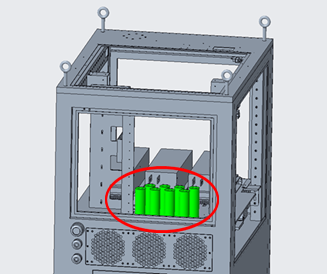

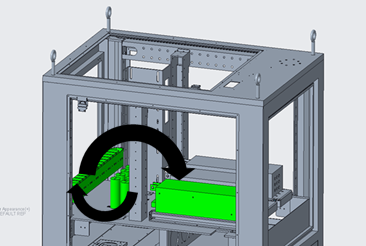

請參考圖1，電容(F)與機櫃的格板，使用M3螺絲(G)鎖固

　

　

　

2

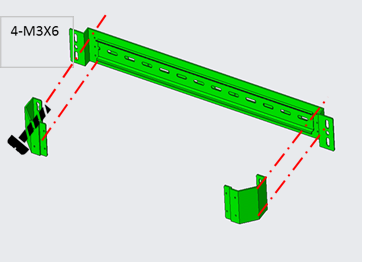

請參考圖2，支架(A)與軌道(B)，使用M3螺絲(C)鎖固

　

　

　

3

請參考圖3，支架(D)與支架(A)，使用M3螺絲(C)鎖固

　

　

　

4

請參考圖4，軌道式端子台(E)與軌道(B)，使用M3螺絲(C)鎖固

　

　

　

　

　

　

　

　

5

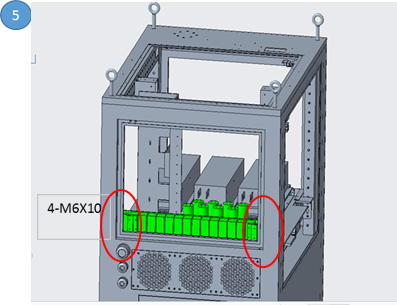

請參考圖5，支架(A)與機櫃立柱(A)(B)，使用M6螺絲(H)與螺帽(I)鎖固

　

　

　

　

　

　

　

　

　

　

　

　

　

6

請參考圖7，配線示意圖，將電容(F)與軌道式端子台(E ) ,使用線材(J)串連; 將軌道式端子台(E ) 與二樓的電源供應器模組(A6), 使用線材(k)串連.

需要EE工程師配線

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

No.
(A~#)

PN

物料名稱/規格

數量

備註

　

A

MATERIAL

PLATE_547X50/SPHC,t2.0,CG5C

1

　

　

B

MATERIAL

DIN Rail/TA-001A 35mm寬鋁軌軌道: 長440mm, 寬35mm

3

公規標準長度裁切成440mm

　

C

122121306

Machine Screw/M3x6,Steel,Phillips,Ni,Pan

7

　

　

D

MATERIAL

BREAKER_DEC_PLATE_HOLDER_318X20/SPHC,t2.0,CG5C

2

　

　

E

MATERIAL

軌道式端子台

14

　

　

F

MATERIAL

電容

8

　

　

G

122121308

Machine Screw/M3x6,Steel,

16

　

　

H

MATERIAL

Machine Screw/M6x10,Stee

4

　

　

I

MATERIAL

NUT/M6,Steel,Phillips,Ni

4

　

　

J

MATERIAL

(xxAWG)線材,長: yyy CM

3

裁減(xxAWG)線材長度yyy CM

　

K

MATERIAL

(xxAWG)線材,長: yyy CM

3

裁減(xxAWG)線材長度yyy CM

No.
(a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

　

電動螺絲起子

1

M5 電鑽扭力10

b

　

電動螺絲起子

1

M3 電鑽扭力7

c

　

六角板手

1

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　
