生產工序

PN or Model:

制定日期:

7/26/2021

製作:

Frank

FLU-19004(機櫃)

修改日期:

審核:

Bobby

　

步驟說明 / 圖示:

　

工站

A8-1

預組裝-AC端子台模組

Page:

1 of 7

ME_memo

ME_memo

　

步驟
(1~#)

作業說明

注意事項

　

1

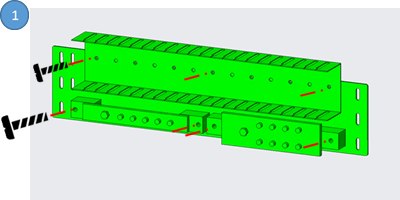

請參考圖1，面板(A)與動力端子台(C ) (D)，使用M3自攻螺絲(B)鎖固. 面板(A)與集線器(E )使用螺絲(F)鎖固.

安裝在機櫃右上(RIGHT SIDE)門內,
需要預組裝:三組

　

　

　

　

　

　

　

　

工站

A8-2

預組裝-DC端子台模組

Page:

1 of 7

　

　

　

　

　

　

步驟
(1~#)

作業說明

　

注意事項

　

　

　

　

　

　

　

1

請參考圖2，面板(G)與動力端子台(C ) (D)，使用M3自攻螺絲(B)鎖固.

安裝在機櫃左上(LEFT SIDE)門內,
需要預組裝:三組

　

　

　

　

　

　

　

　

工站

A8-3

預組裝-PE端子台模組

Page:

1 of 7

　

步驟
(1~#)

作業說明

　

注意事項

　

　

1

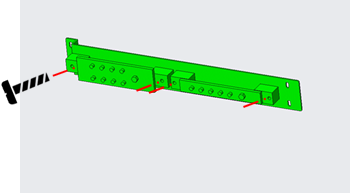

請參考圖3，面板(H)與動力端子台(C ) 或(D)，使用M3自攻螺絲(B)鎖固.

安裝在機櫃左上(LEFT SIDE)門內,
需要預組裝:三組

　

　

　

　

　

　

　

　

　

　

　

No.
(A~#)

PN

物料名稱/規格

數量

備註

　

A

MATERIAL

PLATE_TERMINAL_400X60/SPHC,t2.0,CG5C

1

　

　

　

B

122121325

Machine Screw/M3x25,Steel,Phi

4

　

　

C

MATERIAL

LK9305

1

　

　

D

MATERIAL

LK9308

1

　

　

E

MATERIAL

KSS_WIRING_DUCT_VD5_W60XH40

1

　

　

F

122121306

Machine Screw/M3x6,Steel,Phil

3

　

　

G

MATERIAL

PLATE_TERMINAL_400X40/SPHC,t2.0,CG5C

1

　

　

H

MATERIAL

PLATE_TERMINAL_200X40/SPHC,t2.0,CG5C

1

　

　

　

　

I

　

　

　

　

　

　

J

　

　

　

　

K

　

　

　

　

No.
(a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

　

電動螺絲起子

1

M5 電鑽扭力10

b

　

電動螺絲起子

1

M3 電鑽扭力7

c

　

六角板手

1

　
