| 生產工序 |
 |
|||||
 |
|||||
 |
|||||
(1~#)
將支架(E)與機櫃的立柱E與立柱F,使用螺絲(F)鎖固.
(A~#)
(a~#)
 |
||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PN or Model: | 制定日期: | 7/26/2021 | 製作: | Frank | ||||||||||||||||||||||||||||||||||||||||||||||||||
| FLU-19004(機櫃) | 修改日期: | 審核: | Bobby | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 步驟說明 / 圖示: | 工站 | A8.1 | 機構組裝-安裝電容與軌道式端子台 | Page: | 1 of 7 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
步驟 (1~#) |
作業說明 | 注意事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||

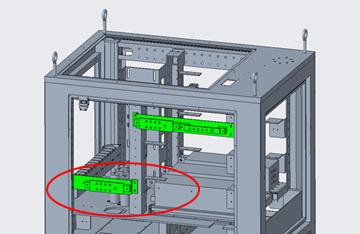

| 1 | 請參考圖1，將支架(A)與機櫃的立柱D,使用螺絲(C)與螺帽(D)鎖固.
將支架(B)與機櫃的立柱C,使用螺絲(C)與螺帽(D)鎖固. 將支架(E)與機櫃的立柱E與立柱F,使用螺絲(F)鎖固. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 請參考圖2，AC端子台模組(A8-1) 與立柱C及立柱E ，使用M3螺絲(F)鎖固 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 請參考圖3，DC端子台模組(A8-2) 與立柱D及立柱F，使用M3螺絲(F)鎖固 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 請參考圖4，PE端子台模組(A8-3) 與立柱F，使用M3螺絲(C)鎖固; 與立柱A使用M6螺絲(H)與螺帽(I)鎖固 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| No. (A~#) |
PN | 物料名稱/規格 | 數量 | 備註 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| A | MATERIAL | PLATE_HOLDER_55X30/SPHC,t | 2 | 與機櫃立柱D鎖固 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| B | MATERIAL | PLATE_HOLDER_55X60/SPHC,t | 2 | 與機櫃立柱C鎖固 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| C | MATERIAL | Machine Screw/M6x10,Steel,Ph | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| D | MATERIAL | Nut/M6,Steel,Ni | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| E | MATERIAL | PLATE_HOLDER_79X40/SPHC,t | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 122121308 | Machine Screw/M3x8,Steel,Phillips,Ni,Pan | 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| A8-1 | 預組裝-AC端子台模組 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8-2 | 預組裝-DC端子台模組 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8-3 | 預組裝-PE端子台模組 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| No. (a~#) |
工具號碼 | 工具 / 設備名稱 | 數量 | 備註 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| a | 電動螺絲起子 | 1 | M5 電鑽扭力10 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| b | 電動螺絲起子 | 1 | M3 電鑽扭力7 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| c | 六角板手 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
