生產工序

PN or Model:

制定日期:

5/3/2016

製作:

Frank

EFA-02001

修改日期:

7/6/2020

審核:

Bobby

　

步驟說明 / 圖示:

　

工站

A6.1

機構組裝-安裝層板

Page:

1 of 7

　

步驟
(1~#)

作業說明

注意事項

　

1

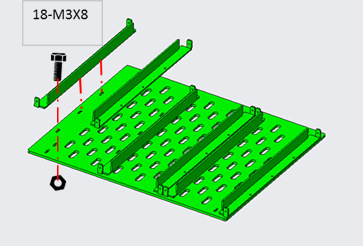

請參考圖1，將軌道支架(A)與層板(B),使用螺絲(C)與螺帽(D)鎖固

　

　

　

　

2

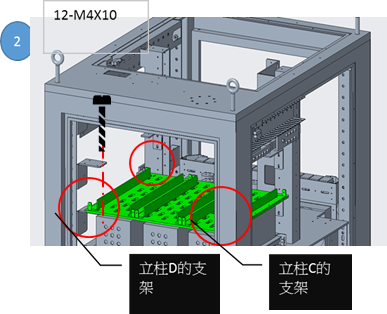

請參考圖2，將層板(B)與立柱C與立柱D上的支架,使用螺絲(E)鎖固; 與立柱E與立柱F的支架,使用螺絲(C)鎖固;

　

　

　

　

3

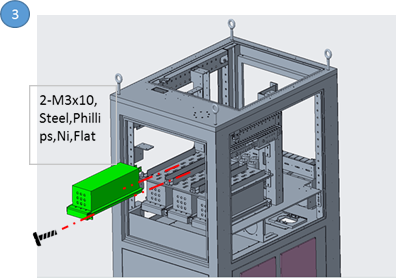

請參考圖3，將電源供應器模組(A6)與滑軌(A),使用螺絲(F)鎖固

　

先安裝三樓層板，才能安裝電源供應模組

　

　

4

請參考圖4，將擋板(G)與滑軌(A),使用螺絲(H)鎖固

　

　

　

　

No.
(A~#)

PN

物料名稱/規格

數量

備註

A

MATERIAL

TRAY_RAIL_FOR_HSTRAY/SPHC

6

　

　

B

MATERIAL

PLATE_60X60/SPHC,t3.0,CG5C

1

　

　

C

MATERIAL

Machine Screw/M3x10,Steel,Ph

18

　

　

D

122500103

Nut/M3,Steel,Ni

18

　

　

E

122120410

Machine Screw/M4x10,Steel,Ph

4

　

　

F

122120308

Machine Screw/M3x8,Steel,Phil

8

　

　

G

MATERIAL

STOPPER

6

　

　

H

122121306

Machine Screw/M3x6,Steel,Phil

6

　

A6

　

電源供應器模組

3

　

　

　

　

No.
(a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

　

電動螺絲起子

1

M5 電鑽扭力10

b

　

電動螺絲起子

1

M3 電鑽扭力7

c

　

六角板手

1

　
