生產工序

PN or Model:

制定日期:

7/28/2021

製作:

Frank

FLU-19004(機櫃)

修改日期:

審核:

Bobby

步驟說明 / 圖示:

工站：

A9

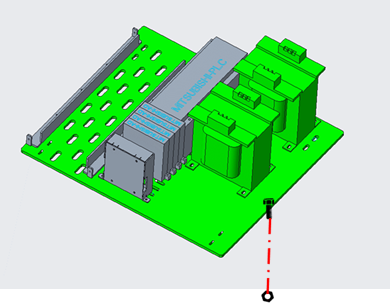

預組裝-PLC模組

Page:

1 of 7

ME_memo

ME_memo

步驟 (1~#)

作業說明

注意事項

1

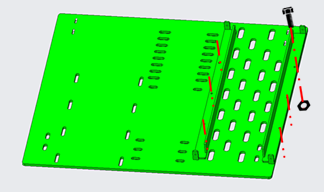

請參考圖1，將軌道支架(A)與層板(B),使用螺絲(C)與螺帽(D)鎖固

2

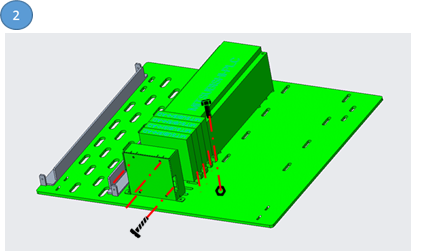

請參考圖2，將PLC(E)與層板(B),使用螺絲(G)與螺帽(D)鎖固. 將USB控制盒(H)層板(B),使用螺絲(G)與螺帽(D)鎖固.USB控制盒蓋子(I)與USB控制盒(H),使用螺絲(J)鎖固.

3

請參考圖3，將電源變壓器(F)與層板(B),使用螺絲(G)與螺帽(D)鎖固

No. (A~#)

PN

物料名稱/規格

數量

備註

A

MATERIAL

TRAY_RAIL_FOR_HSTRAY/SPHC,t3.0,CG5C

2

B

MATERIAL

PLATE_60X60/SPHC,t5.0,CG5C

1

C

122120410

Machine Screw/M4x10,Steel,Phillips,Ni,Flat,OTH-004-001

28

D

122500104

Nut/M4,Steel,Ni

36

E

PLC_Module

1

F

Transformer

2

G

MATERIAL

Machine Screw/M4x10,Steel,Hex head flange screw,Ni,

12

外購

H

MATERIAL

PLC_USB_BOX/SPHC,t1.6,CG5C

1

I

MATERIAL

PLC_USB_BOX_LID/SPHC,t1.6,CG5C

1

J

122121306

Machine Screw/M3x6,Steel,Phillips,Ni,Pan

4

No. (a~#)

工具號碼

工具 / 設備名稱

數量

備註

a

電動螺絲起子

1

M5 電鑽扭力10

b

電動螺絲起子

1

M3 電鑽扭力7

c

六角板手

1
